Флексографическая печатная машина, модель JH/FF-4060BN
Флексографическая печатная машина, модель JH/FF-4060BN
Флексографическая печатная машина, модель JH/FF-4060BN предназначения для печати с рулона на рулон различных полимерных материалов.
СПЕЦИФИКАЦИЯ
1.1 Размеры устройства: 4985 (Д)*2475(Ш)*2598(В)
1.2 Размеры упаковки 5300(Д)*2270(Ш)*2250(В)
2 Функциональная спецификация
2.1 Размеры устройства: ПЭВД/ ПЭНД/ ПП
2.2 Размеры упаковки 4+0/ 3+1/ 2+2
2.3 Требуемый контейнер (1) 4+0: 20-80
2.4 Функциональная спецификация 3+1 / 2+2 : 20 - 60
2.5 Максимальная ширина полотна 620 мм
2.6 Максимальная ширина печати 580 мм
2.7 Толщина клише 2.54 мм
2.8 Толщина двусторонней пленки 0.38 мм
2.9 Длина оттиска 10'' – 35''
2.10 Выравнивание вверх/вниз Посредством кнопочного устройства для выравнивания на 360 с передней и задней регулировкой
2.11 Выранивание по лево/право Регулировка рулевым колесом, диапазон регулировки 15 мм.
2.12 Регулировка оттиска Одиночный рулевой зубчатый механизм
3 Детали устройства
3.1 Печатная система
3.2 Напрявляющий ролик 63 мм*650 мм
3.3 Чернильный ролик 103 мм * 690 мм, маслонепроницаемый резиновый ролик
3.4 Анилоксовый валик 250 LPI, с упрочненным хромовым покрытием
Привод АС 250 W х 4 шт.
3.5 Печатный валик Пневматическое устройство
3.6 Лоток для чернил Из нержавеющей стали #304
3.7 Печатные валы с втулками Длина оттиска 300-800мм
3.8 Привод чернильного ролика Чернильный валик вращается автоматически при остановке устройства.
3.9 Распрямление полотна Вал «банан» 2 шт. (для сматывания * 1 шт. + для разматывания * 1 шт.)
3.10 Система привода
3.11 Главное управляющее устройство AC 3 HP мотор, инвертерный контроль
3.12 Главная система привода Приводится 8М зубчатым ремнем
3.13 Приводной механизм Шестерня М2 (шаг зуба 6.28318 мм)
3.14 Система намотки и размотки
3.15 Одноосная система намотки и размотки центрального типа, максимальная размотка ф600 мм С пневмовалами – 2 шт.
3.16 Система смотки Контролируется высокомоментным электродвигателем постоянного тока мощностью 1HP
3.17 Контроль Положения края пленки 1шт
3.17 Сушильная система 1шт
3.18 Контроль натяжения пленки 1шт
3.19 Нагнетатель AC 1/2 HP x 6
3.20 Тепловая мощность 18 KW электрический радиатор

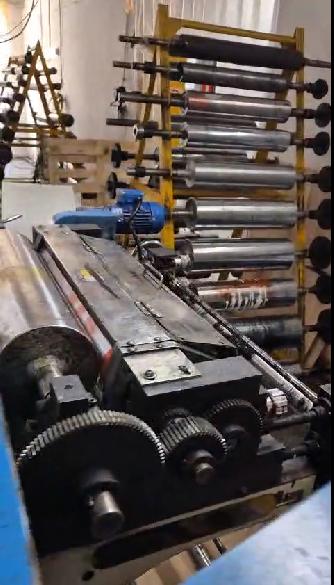

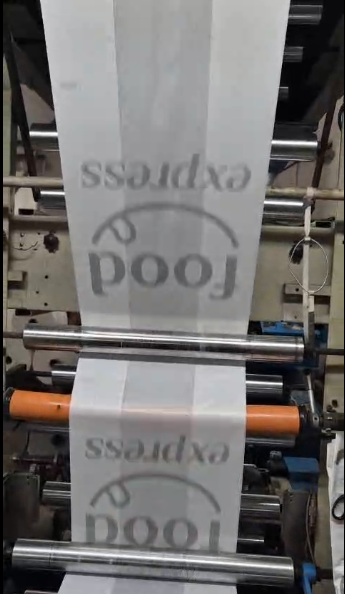

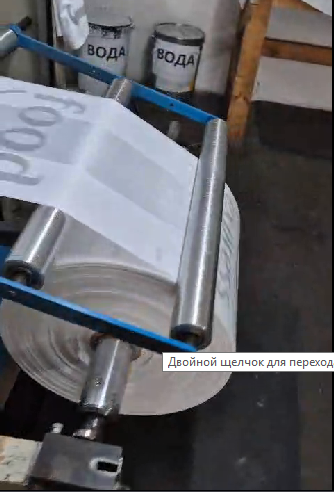

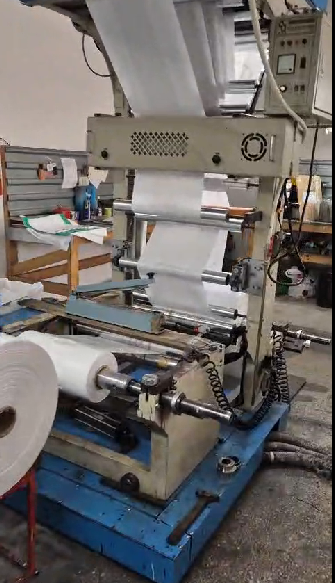

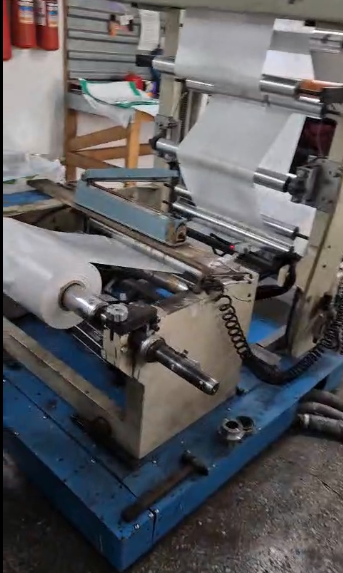

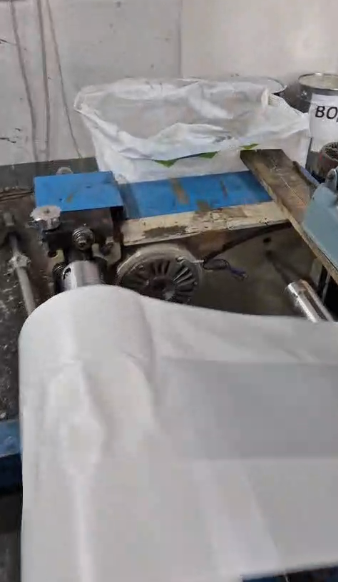

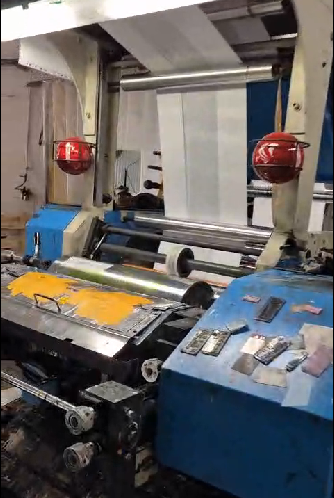

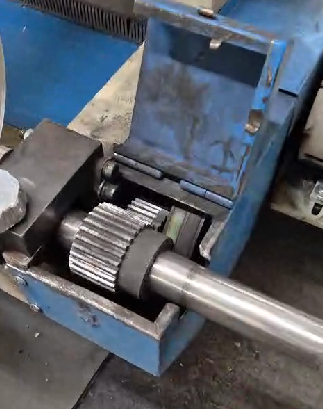

ФОТО:
